SVILUPPO DELLA TECNOLOGIA DI DISPLAY LED COB MINI/MICRO NEL 2022
Come sappiamo, il display COB (Chip-on-board) presenta i vantaggi di un contrasto super elevato, una maggiore luminosità e una gamma di colori più ampia.
Nel processo di sviluppo da display a passo piccolo a micro passo, l'originale pacchetto SMD ha avuto difficoltà a superare la limitazione di un passo dei punti più piccolo, ed è anche difficile garantire una maggiore affidabilità e protezione. Il display a micro passo richiede la tecnologia COB per supportare lo sviluppo di display a micro passo il cui passo dei pixel è inferiore a P1,0 mm.
Il display COB adotta il processo di confezionamento flip-chip, che ha un percorso di dissipazione del calore più breve ed è più favorevole alla conduzione del calore rispetto al normale display con tecnologia SMD.
Con la continua maturazione della tecnologia di trattamento superficiale COB e della tecnologia di miscelazione dei chip, i prodotti di display a LED che utilizzano chip flip-chip più piccoli di 100 micron saranno prodotti di display più promettenti in futuro.
Il display LED COB Mini/Micro P0.9 è un prodotto maturo, che è stato prodotto in serie
Nel 2019, la capacità di produzione di massa di display inferiori a P0.9 è ancora relativamente limitata. Da un lato, la domanda del mercato è relativamente limitata e anche la capacità di supporto della catena industriale è insufficiente.
Entro il 2021, con l'avanzamento della tecnologia di confezionamento, il miglioramento dell'efficienza e la rapida riduzione dei costi dei chip LED, ecc., la domanda di prodotti inferiori a P1.0 diventerà gradualmente un mercato popolare e i prodotti Mini LED penetreranno anche nel mercato di fascia alta verso il mercato medio-alto, dal display professionale al display commerciale e poi al campo civile, è cambiato passo dopo passo.
Entro il 2022, in termini di forma di confezionamento, che si tratti di COB, quattro in uno o due in uno, non è un problema per la fornitura di dispositivi a diodi P0,9 mm e sia la capacità di produzione che la resa possono essere garantite.
Tuttavia, a causa di fattori di prezzo, dall'attuale mercato a passo piccolo, il mercato dei prodotti di P0.9 è ancora relativamente concentrato in alcune conferenze, progetti di sale di comando e monitoraggio del governo o di grandi imprese statali, e P1.2-P1.5 sono ancora il mainstream del mercato a passo piccolo.
Ma questa situazione sta migliorando e gli scenari applicativi dei prodotti di visualizzazione diretta Mini P0.9 si stanno espandendo costantemente.
Il passo intorno a P0.7 del display LED diventerà il mainstream della prossima generazione.
P0.7 mm può ottenere una risoluzione 4K per schermi da 100-200 pollici
Le dimensioni tra 100-200 pollici sono un nuovo enorme mercato applicativo potenziale per i display a passo piccolo.
Poiché il mercato sopra i 200 pollici è già occupato dai tradizionali display LED a passo piccolo P1.2~2.5mm e le dimensioni leggermente più piccole sono principalmente prodotti TV LCD da 98 pollici, il prezzo minimo attuale è inferiore a 3.000 USD e anche l'effetto di visualizzazione è relativamente buono. Il display LED a passo fine è difficile da competere con l'LCD nel mercato da 98 pollici.
Tuttavia, le dimensioni del display dello schermo LCD sono difficili da superare il limite di 100 pollici. I concorrenti tradizionali per i display da 100-200 pollici sono principalmente display a proiezione, tuttavia, i grandi schermi LED a passo fine hanno prestazioni visive migliori in condizioni di “luce” più luminose.
La maggior parte dei mercati da 100-200 pollici include sale conferenze, commerciali, pubblicitarie e altri scenari, che richiedono migliori condizioni di illuminazione.
E nel mercato da 100-200 pollici, i display LED a passo piccolo devono anche affrontare la necessità di confrontare la risoluzione PPI con i display LCD.
Poiché l'applicazione da 100-200 pollici corrisponde alla distanza di visione più vicina di 3-7 metri, o anche a una distanza di visione più ravvicinata. La distanza di visione più ravvicinata garantisce l'effetto della qualità dell'immagine, ma richiede anche una “risoluzione PPI più elevata”, ovvero richiede un passo dei pixel più piccolo.
In poche parole, gli LCD da 75-98 pollici hanno già raggiunto la risoluzione 4K; la risoluzione degli schermi LED ad alta definizione da 100+ non può essere troppo scarsa.
L'indicatore P0.7 può fornire una risoluzione 4K su un 120 pollici+, che è esattamente la risoluzione delle attuali applicazioni audiovisive mainstream ed è più grande di un LCD da 98 pollici.
A questo proposito, un'analogia è che l'attuale passo dei pixel dei televisori LCD mainstream è compreso tra 0,3 e 0,57 mm. Si può vedere che la spaziatura dello schermo LED a passo piccolo di P0,7 mm può collegare meglio l'esperienza applicativa dei monitor LCD e fornire prodotti differenziati in dimensioni maggiori di 100-200 pollici.
Pertanto, dalla domanda del mercato di dimensioni e risoluzione, si può vedere che P0.7 diventerà l'indicatore mainstream di prossima generazione per gli schermi LED a micro passo.
Ma lo sviluppo del mercato dei display da 100-200 pollici P0.7 richiede prezzi migliori ora. A questo proposito, i LED a passo piccolo stanno ottenendo sempre più risultati attraverso la continua accumulazione di esperienza e il graduale miglioramento del processo del prodotto. Soprattutto negli ultimi tre anni, i prodotti P0.9 hanno ottenuto un certo successo nel mercato di fascia alta e il prezzo è sceso di circa il 30%. Gli analisti del settore ritengono che i prodotti P0.7 dovrebbero avere lo stesso prezzo dei precedenti prodotti P0.9.
Il settore prevede che nei prossimi due anni, la catena industriale a monte dei display LED, inclusi i chip mini LED, ecc., sarà notevolmente migliorata e anche il livello della tecnologia dei prodotti e del processo di produzione sarà significativamente migliorato. Il mercato del settore sta affrontando una possibilità di riduzione dei prezzi. Questo è anche un “momento favorevole” per il layout di una nuova generazione di prodotti “P0.7 pitch”.
L'applicazione da 100-200 pollici è un tipico “nuovo scenario” che mette alla prova la tecnologia del settore e il controllo dei costi.
Naturalmente, diverse aziende apporteranno anche modifiche per evidenziare i propri vantaggi di prodotto: ad esempio, per ridurre i costi e le difficoltà, i produttori possono fornire prodotti 4K da 136 pollici con un passo dei pixel leggermente più grande; oppure fornire una risoluzione 4K per prodotti di dimensioni inferiori, come Samsung The Wall utilizza un passo di 0,63 mm.
Quali sono le sfide del display a passo P0.7?
Costo più elevato
Il primo è il costo. Ma non è la sfida più grande.
Questo perché il P0,7 mm deve essere un display di fascia alta e sono quei clienti che richiedono le prestazioni come priorità. Questo è proprio come qualsiasi generazione di prodotti LED a passo piccolo che vengono “tagliati nel mercato di fascia alta” e ottengono rapidamente il riconoscimento del mercato. Dal punto di vista dei costi, non è molto difficile per i display P0.7 iniziare a espandersi nel mercato di fascia alta all'inizio.
Tecnologia di produzione non matura
Rispetto a P1.0, il numero di componenti per area di visualizzazione unitaria di P0.7 è raddoppiato. Tuttavia, sebbene sia possibile ereditare l'esperienza tecnica accumulata dai precedenti prodotti P0.9-P1.0, richiede anche nuove sfide a difficoltà sconosciute. Il settore è ancora nella fase iniziale della tecnologia matura per produrre in modo efficiente prodotti di visualizzazione P0,7 mm.
Passo leggermente diverso, nessuno standard
Oltre ai costi e alle sfide tecniche del processo di produzione, un'altra sfida per i prodotti P0.7 è che la spaziatura è difficile da standardizzare.
L'applicazione da 100-200 pollici è spesso uno “schermo all-in-one” piuttosto che un progetto di giunzione, il che significa che le aziende di grandi schermi LED devono trovare i “requisiti di dimensioni applicative” più convenzionali e combinarli con le capacità tecniche per formare qualcosa di simile a: risoluzione 4K, 120 pollici, 150 pollici, 180 pollici, 200 pollici e altre dimensioni unitarie fisse, ma la densità del passo dei pixel è diversa.
Di conseguenza, le unità apparentemente simili da 110/120/130 pollici devono utilizzare una “struttura tecnologica di processo regolabile dinamicamente” che fluttua con lo standard del passo P0.7.
Affrontare la concorrenza diretta dei tradizionali fornitori di LCD commerciali o di proiezione
Inoltre, nel mercato dei display LED a micro passo tra 100-200 pollici, le aziende di schermi LED a passo piccolo devono anche affrontare le sfide della concorrenza delle aziende che utilizzano i tradizionali grandi schermi commerciali LCD come prodotti.
Nel precedente mercato dei LED a passo piccolo, le aziende di grandi schermi LED competevano con i loro colleghi, ma ora devono espandere l'ambito della concorrenza a quasi l'intero mercato dei display commerciali. Deve persino affrontare la pressione competitiva dei prodotti TFT-MINI/MICOR LED lanciati da BOE e Huaxing Optoelectronics.
Fornitori di display COB correlati
Samsung
Samsung ha lanciato un nuovo The Wall nel 2022, tra cui un set TV Micro LED 4K da 110 pollici e un gigantesco schermo da 8K da 220 pollici.
L'intera TV Micro LED da 110 pollici utilizza una scheda modulo pixel ultra-piccola P0,63 in un pacchetto COB full flip-chip. La risoluzione dello schermo è ultra-alta definizione 4K, la luminosità è di 800 nit e superiore e il valore della gamma di colori è del 120%. Lo spessore è di soli 24,9 mm.
Il gigantesco schermo da 8K da 220 pollici è composto da quattro pannelli da 110 pollici 4K.
The Wall utilizza la tecnologia Micro LED, che ha anche le caratteristiche di autoilluminazione. La luminosità di picco di questa TV può raggiungere i 2000 nit, il tono bianco è più luminoso, il nero è più profondo e il colore naturale è più realistico. Samsung offre due opzioni di pixel da 0,63 e 0,94.
La frequenza di aggiornamento può raggiungere fino a 120 Hz, supporta HDR10 e HDR10+ e la luminosità massima è di 2000 nit. Inoltre, il processore Micro AI integrato nella TV The Wall 2022 supporta una profondità di colore a 20 bit, può analizzare ogni secondo di contenuto in tempo reale e ottimizzare la qualità di visualizzazione delle immagini rimuovendo il rumore.
Nel 2018, Samsung ha presentato una TV 4K gigante chiamata “The Wall” al CES. Basato sull'ultima tecnologia dello schermo MicroLED di Samsung, misura fino a 146 pollici ed è progettato per le sale cinematografiche. Il suo punto forte più grande non è lo schermo Micro LED da 146 pollici, ma la “modularità”.
Leyard
Il 30 giugno 2022, la conferenza di lancio globale dei nuovi prodotti di Leyard ha rilasciato ufficialmente la serie “Lead Black Diamond” di tecnologia Micro LED e nuovi prodotti.
I primi prodotti della serie Leyard Black Diamond al mondo applicano la più avanzata tecnologia di visualizzazione Micro LED. I prodotti coprono i nuovi prodotti P0.9-P1.8, nonché i prodotti di visualizzazione Nin1 Micro LED inferiori a P1.0, coprendo l'80% dei prodotti a passo piccolo per interni.
Questa serie di prodotti adotta la più avanzata tecnologia full flip-chip e di confezionamento Micro LED, con elevata stabilità e alta affidabilità (per risolvere il problema dei bruchi), il contrasto è aumentato di 3 volte, la luminosità è aumentata di 1,5 volte, l'uniformità è migliore e l'energia Vantaggi tecnologici e di prodotto completi come un consumo inferiore e prestazioni di costo più elevate (vicino al prezzo delle lampade a filo d'oro).
Allo stesso tempo, Leyard ha superato con successo il collo di bottiglia dell'enorme costo di trasferimento al di sotto del micro-passo P1.0, ha lanciato prodotti di visualizzazione Micro LED con prestazioni di costo estremamente elevate e ha spinto la linea di prodotti Micro LED dalle applicazioni di fascia alta al mercato inclusivo (micro-passo a passo piccolo, da interno a esterno) per ottenere una copertura completa del prodotto. In futuro, anche i prodotti COG, POG e MiP si incontreranno con te.
Sotto l'influenza di molteplici fattori come il miglioramento della resa, la catena industriale senza intoppi, l'aumento della promozione dei canali, l'aumento del riconoscimento del marchio e la promozione congiunta dei produttori globali, l'industrializzazione di Leyard Micro LED è accelerata, l'efficienza della produzione di massa è migliorata in modo significativo e il costo del prodotto Un forte calo, rompendo il modello di guerra dei prezzi.
Cedar
L'8 giugno 2022, Cedar Electronics ha lanciato a Guangzhou i primi prodotti della serie crystal magico COB full-flip-chip al mondo e prodotti della serie obsidian di livello mondiale.
Questa conferenza ha riunito gli ultimi risultati tecnologici del flip-chip COB e sono stati presentati nuovi e potenti prodotti come la serie phantom e la serie obsidian lanciati da Cedar Electronics: TV super diretta da 75 pollici 4K Mini LED, schermi di giunzione 4*4 con risoluzione di visualizzazione standard da 55 pollici, macchina all-in-one per conferenze intelligenti 4K da 130 pollici, schermo all-in-one touch intelligente 4K da 138 pollici, nuovo display 2K con passo da 0,9 mm obsidian, ecc.
La serie Phantom è un prodotto di successo lanciato da Cedar Electronics nel campo del display “ultra-alta definizione verde”. Integra una serie di design affidabili, adotta un chip a emissione di luce di grandi dimensioni e ha un display a sorgente luminosa superficiale, che riduce efficacemente le radiazioni luminose e sopprime la moiré. . Questa serie di prodotti ha quattro forme di prodotto: unità di visualizzazione standard LED da 55 pollici, 60 pollici, 65 pollici, macchina all-in-one per conferenze 4K, super TV 4K e pannello di visualizzazione standardizzato. E tecnologia di “moltiplicazione dei pixel”, può presentare informazioni sull'immagine più ricche agli utenti, migliorare notevolmente l'esperienza di percezione dei contenuti e ottenere un controllo preciso dei costi completi attraverso una produzione snella. Al momento, la serie Phantom ha ottenuto la produzione e la fornitura di massa COB a micro-passo P0.4-P1.2, la copertura della risoluzione ultra-alta definizione 4K/8K e l'espansione della risoluzione più elevata, il layout a schermo intero da 55 pollici-330 pollici, il prodotto viene rilasciato Segna che Xida Electronics è entrata nella fase di produzione di massa di “prodotti ultra-alta definizione a micro-passo” in anticipo rispetto al settore.
LEDMan
Ledman ha rilasciato nel 2021 i prodotti della serie di schermi giganti Ledman da 110 pollici/138 pollici adatti per uso domestico e ha rilasciato prodotti da 163 pollici nel 2022, implementando attivamente la traccia di visualizzazione domestica di livello consumer Micro LED.

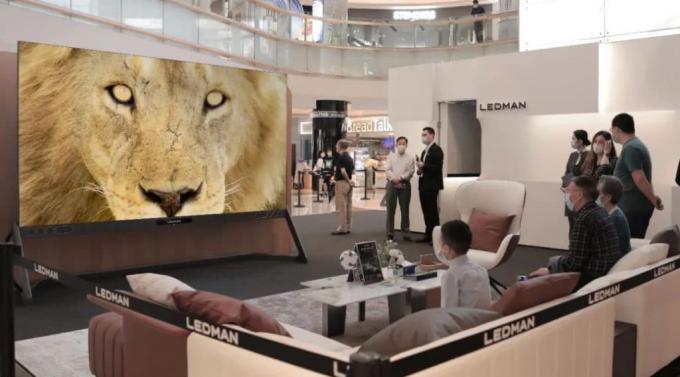

Il 16 aprile 2022, Ledman ha portato prodotti per schermi giganti ad altissima definizione da 138 pollici e 165 pollici a Yitian Holiday Plaza, OCT, distretto di Nanshan, Shenzhen. Questa è anche la prima mostra al mondo del negozio pop-up offline di schermi giganti di LEDMAN.
